54X-T12VS 版数码管控制板使用说明

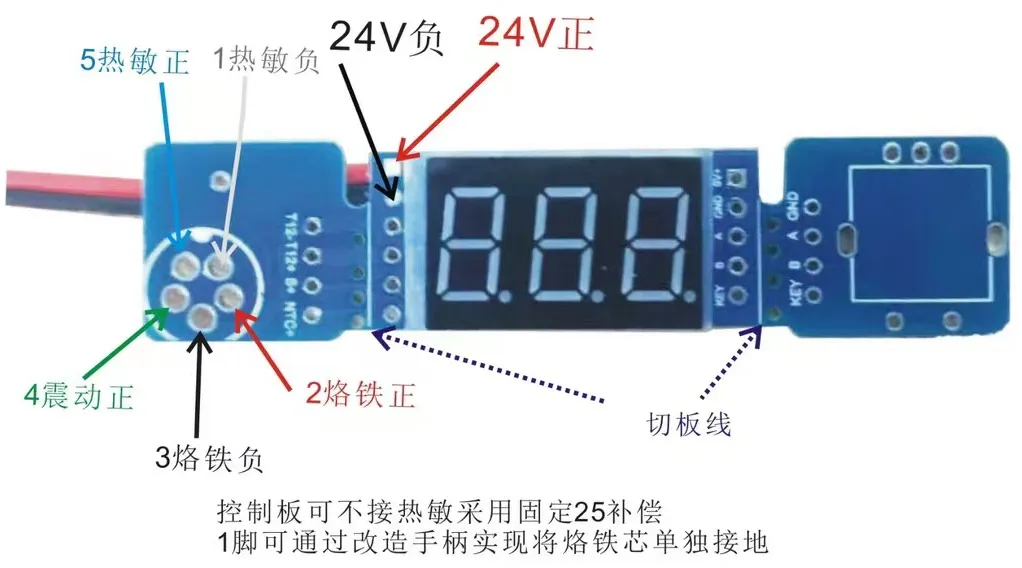

控制板采用 0.36 数码管,控温范围 50-500 度,支持震动唤醒。PCB 板采用可切方案,可切至最小尺寸 17*34mm。

控制板不接手柄及烙铁头通电后“---”和025交替显示(025为默认补偿温度),休眠后显示休眠温度,数码管下方第一位点显示,软关机后显示OFF,第二位显示震动开关状态(亮起为低电平接通),末位点代表加热。

控制板具有一键休眠唤醒功能,通过单点编码器操作。

一、恢复出厂设置

编码器长按实现进入退出,单按确定,温度界面长按8秒后松开,快速恢复出厂。

二、菜单定义:

调节每个旋转角度后变化的温度。

默认3分钟；

由于较高的测温频率,为了提高显示效果进行波动设定；

休眠过后,进行软关机；

默认值 200；

采用百分系数较准,正常无需调节；

默认000,正常无需调节；

默认00, 如编码器反方向,设为 01 即可；

默认值为8,最高为10；

代表 0-600 度的分段校准值,对应温度偏低调高即可,反之调低。
