线序变更

警告

本次测试发现,如果在厂家提供的线缆后手拧接线,且后续接线不满足超五类线的情况下,存在链接不稳定,严重时无法协商速率。所以变更接线线序。

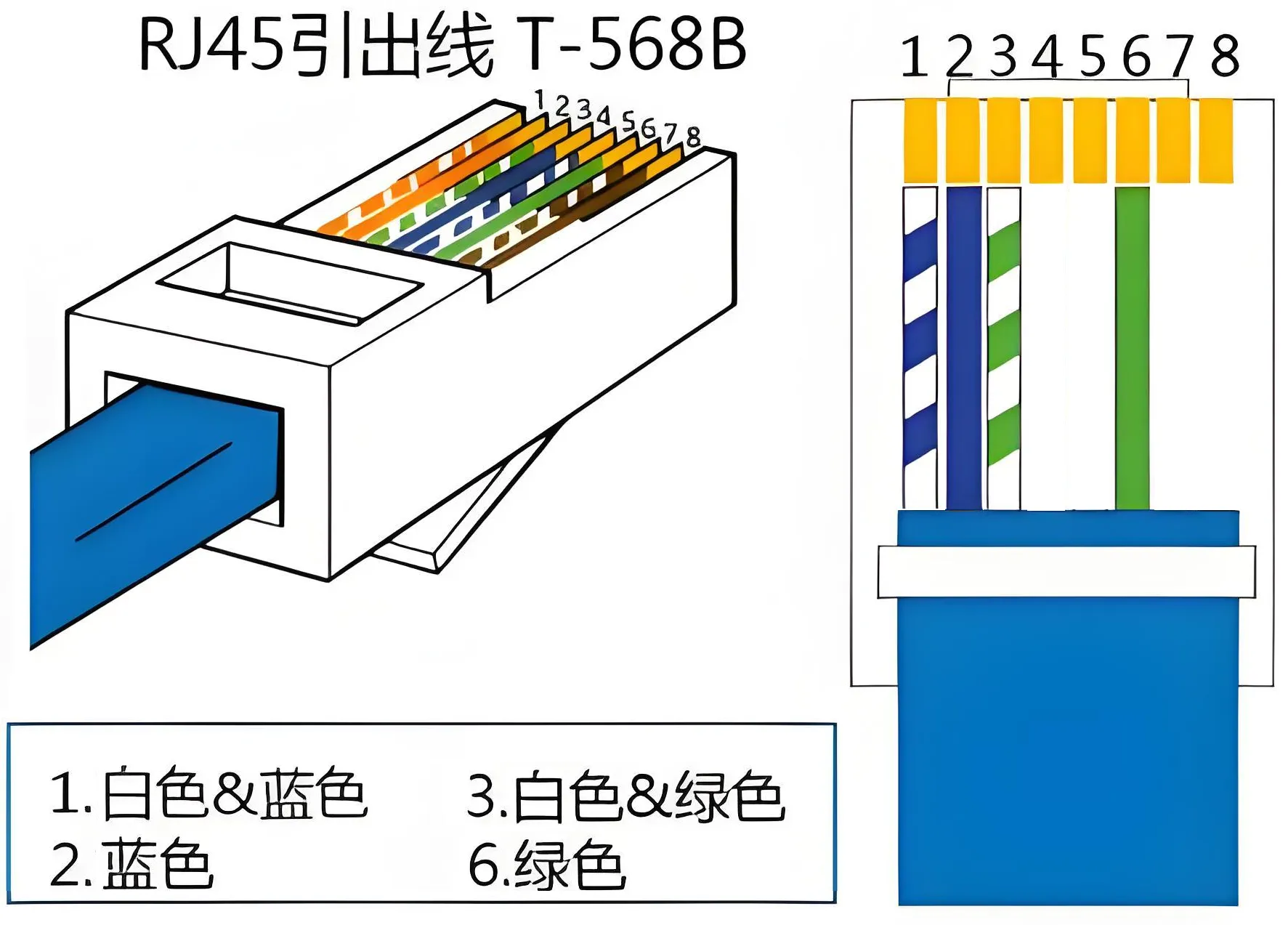

变更后的线序使用两对双绞线通信。能大大提高稳定性。详细接线见下文。

如果用户有需要,可以变更线序中的线缆颜色。

序号颜色接口定义说明
1NET_T+蓝白网口
2NET_T-网口
3NET_R+绿白网口
4NET_R-绿网口
5GND橙白信号地
6RXD RS232串口
7TXD RS232棕白串口
8PPS黑白授时
9PPS授时
10GND信号地
11GND粗黑电源
12VCC粗红电源

连接线缆并接通电源

连接网线端子后。路由器的后台可以发现一台名为USR-M0的设备连接成功。连接网络后,路由器端可以看见设备IP。

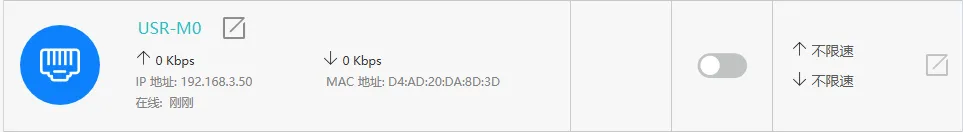

下图中,此设备的IP地址为192.168.3.50。记住此IP地址,后续通信时,均使用此地址。

访问设备配置页面(可选)

此设备出厂时已进行配置,如果客户需要变更配置。如变更套接字工作模式、串口波特率、网络IP模式等时。需要进入配置界面,配置时需要使用浏览器登陆以下网址。

登陆网址
http://192.168.3.50/

首次登陆时,需要输入用户名与密码。

登陆信息
用户名:admin 密码:admin

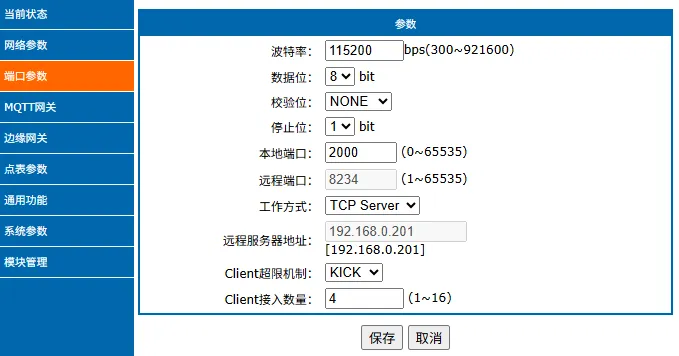

访问端口参数页面,可以变更设备的默认配置。此设备出厂时配置信息如下图所示。

相关信息

串口配置请不要变更,此串口另一端连接至北斗用户机内部,与用户接口无关。变更此配置会导致用户机输出乱码。

创建虚拟串口

下载虚拟串口软件

相关信息

点击以下连接,可以跳转至有人物联网的支持页面。此页面介绍了USR-VCOM软件。可以通过点击该页面中的下载按钮进行下载,也可以之直接点击本页面中的下载按钮直接下载该软件。

软件详情页面

直接下载软件

安装USR-VCOM

安装过程暂未记录,后续补充。

打开USR-VCOM软件

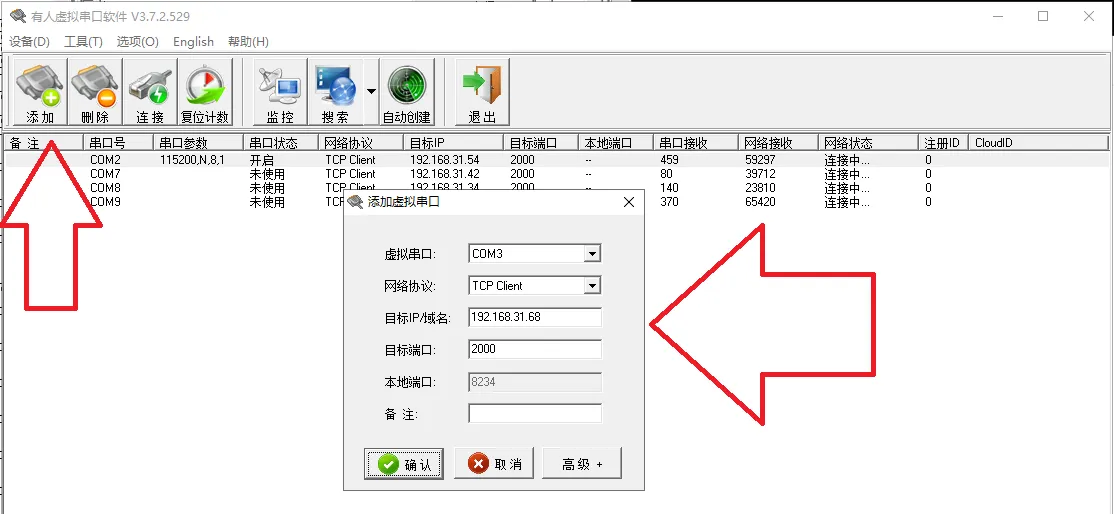

打开软件如下图所示,点击添加按钮。在弹出的对话框中按下图进行配置。

项目说明
虚拟串口这是虚拟后在电脑中显示的串口号,不能与现有的串口号重复。
网络协议用户机出厂配置为TCP服务端,此处则应该填TCP客户端。
目标IP此IP应为路由器中查询到的IP地址。
目标端口此端口为用户机配置页面中的端口号。
本地端口TCP客户端时,此项目不选,程序会随机分配。
备注根据实际情况填写,此项为可选项目。

连接成功时,可以使用串口测试软件打开对应的串口。当串口打开成功后,此软件会显示被打开的串口的信息,如波特率、停止位、数据位等信息。如下图所示。

相关信息

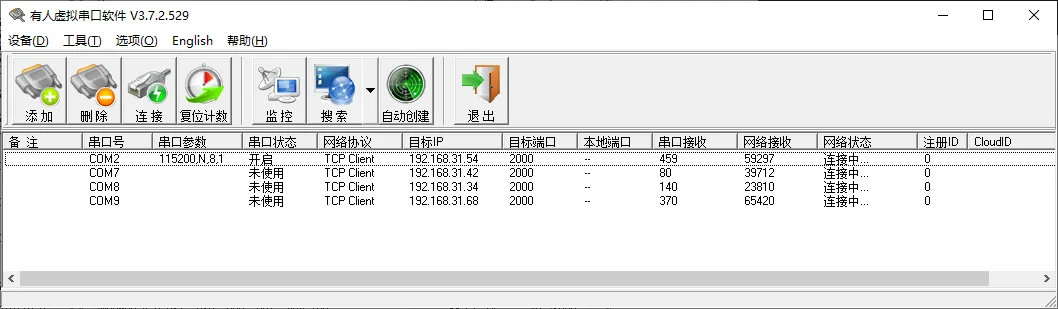

上图中添加了4台设备,由于设备已断电,目前网络状态为连接中。

打开串口测试软件

测试类型选择串口测试,点击新建测试。

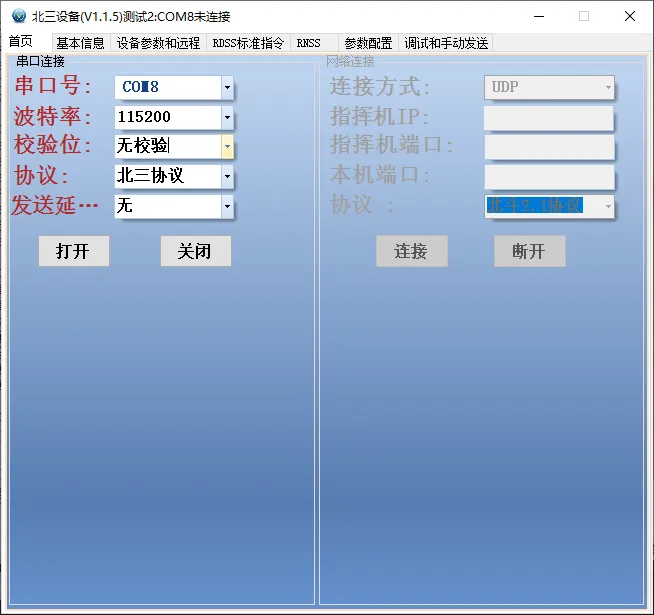

选择首页选项卡,根据以下信息填写。
项目说明
串口号此串口号,对应刚刚的虚拟串口软件中虚拟出的串口号。
波特率此波特率建议使用115200,其他波特率也可以。
但是如果与115200相差太多,则有可能在大数据量收发的时候出现缓冲区溢出现象。
校验位无校验
协议选择北三协议
发送延时

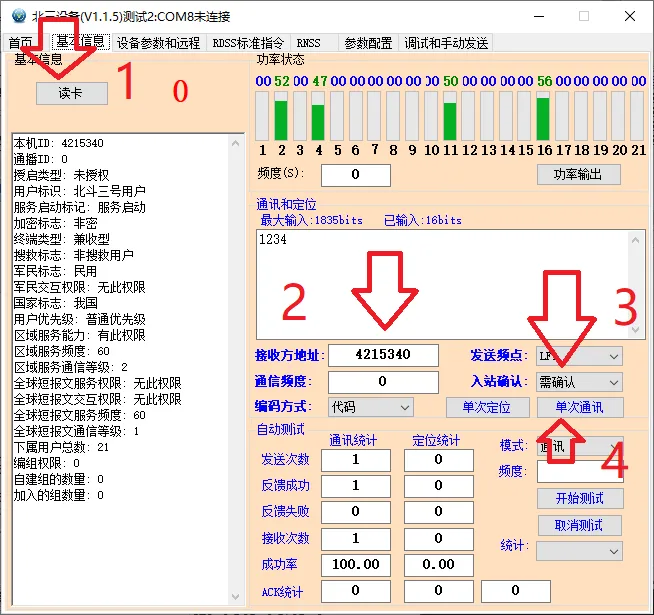

选择基本信息选项卡。

  1. 点击此处,能够读取卡信息。
  2. 将读到的卡信息中本机ID填入此处。并在数据框内填入1234。
  3. 入站确认处选择需要确认。测试时建议选择需要确认。
  4. 点击单次通信后,会发送一次数据。

接收到报文后,软件会在接收次数中加一,并计算成功率。

发送成功的必要条件

  1. 接收信号不为0。
  2. 北斗卡号读取正常。
  3. 供电电源供电能力大于12V3A(发送瞬间会达到最大电流,其余时间为待机)。
  4. 天线安装无遮挡。

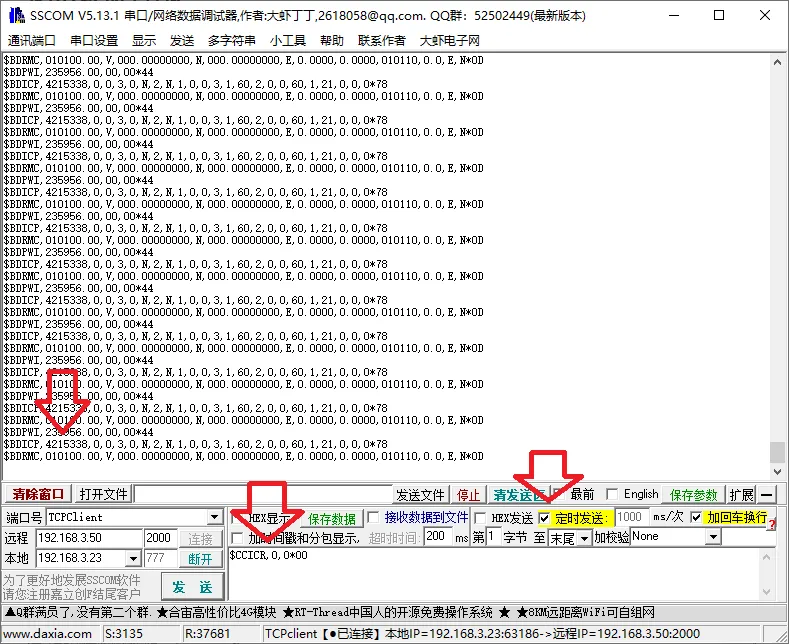

使用TCP助手连接(不建议)

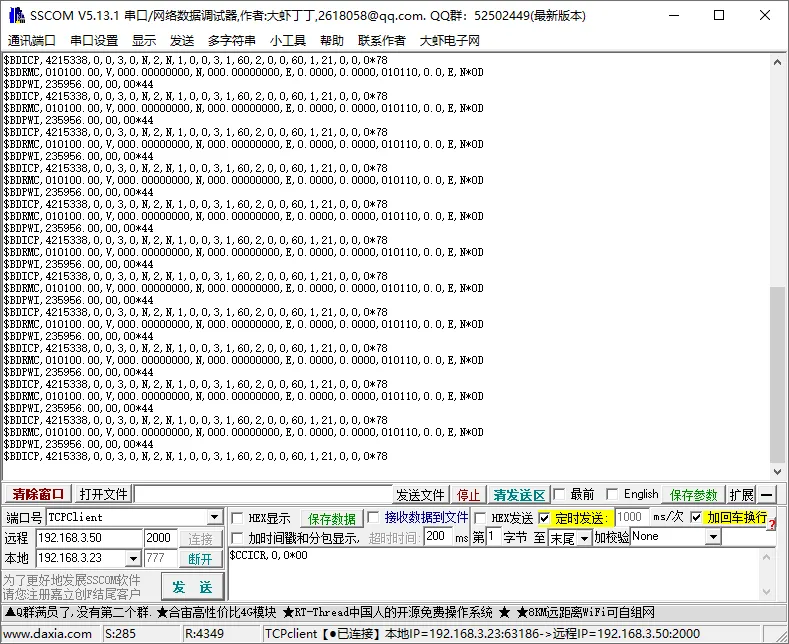

连接地址:192.168.3.50 端口号:2000

连接成功后,自动会输出信号强度。

读卡可以输出卡信息。
